作業概要

【施工前】
既存環境

【手順1】

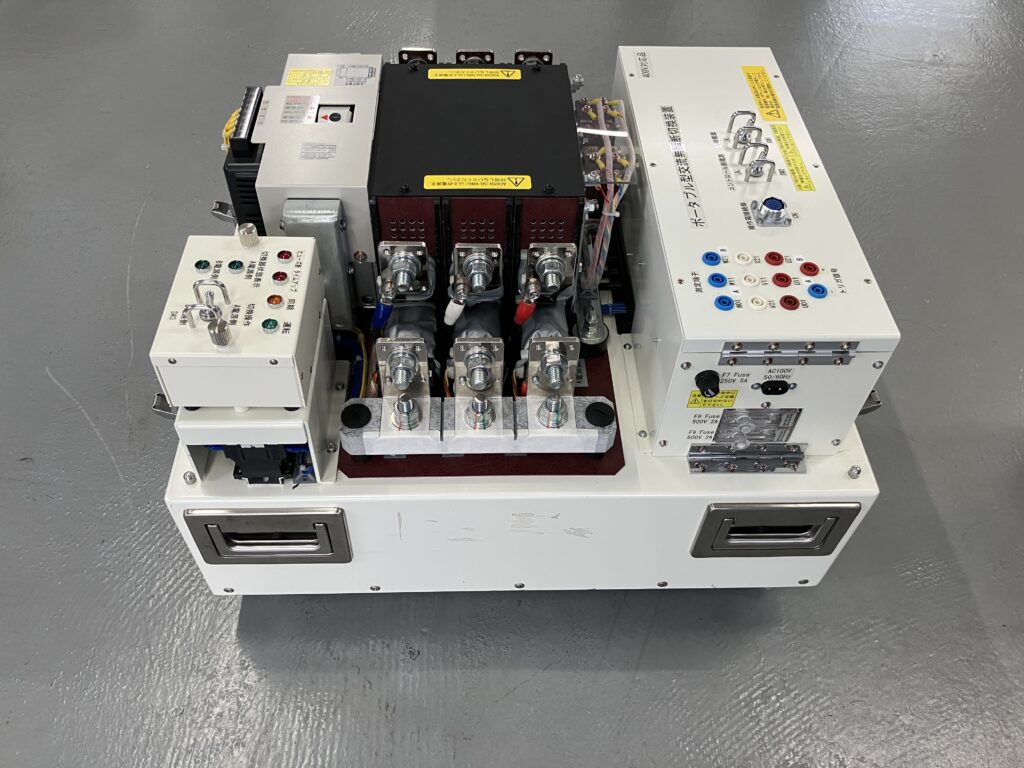

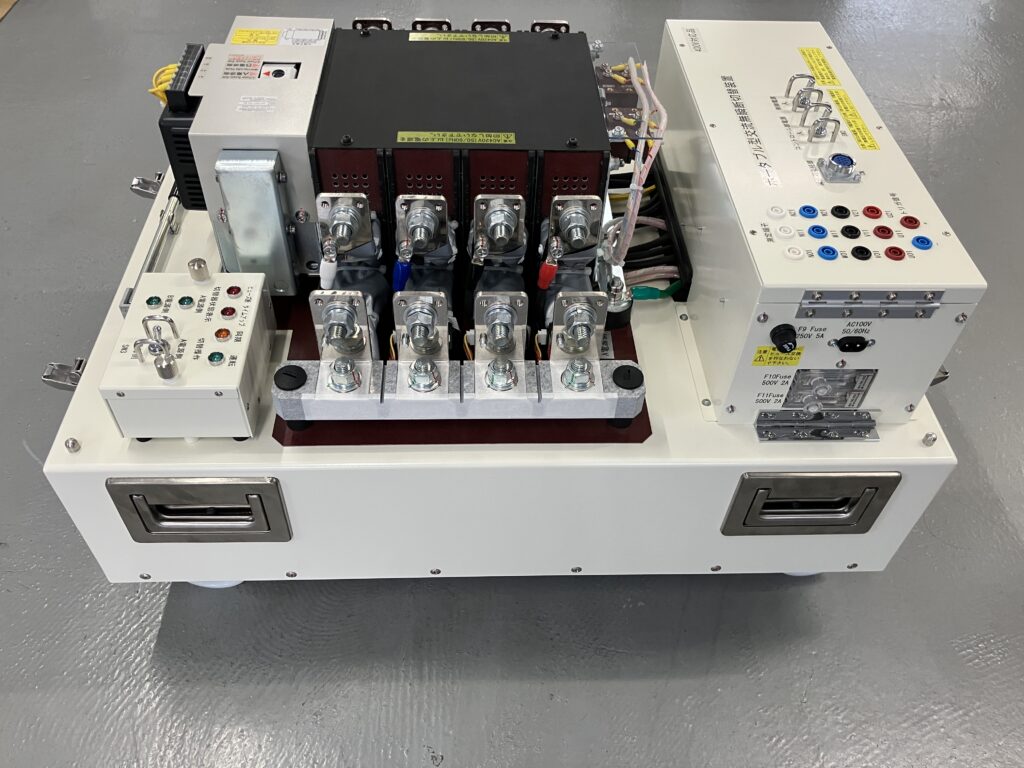

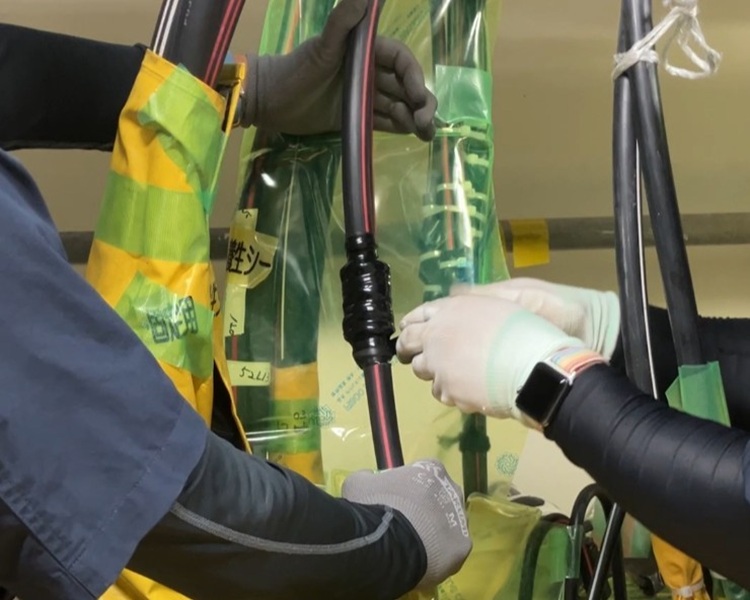

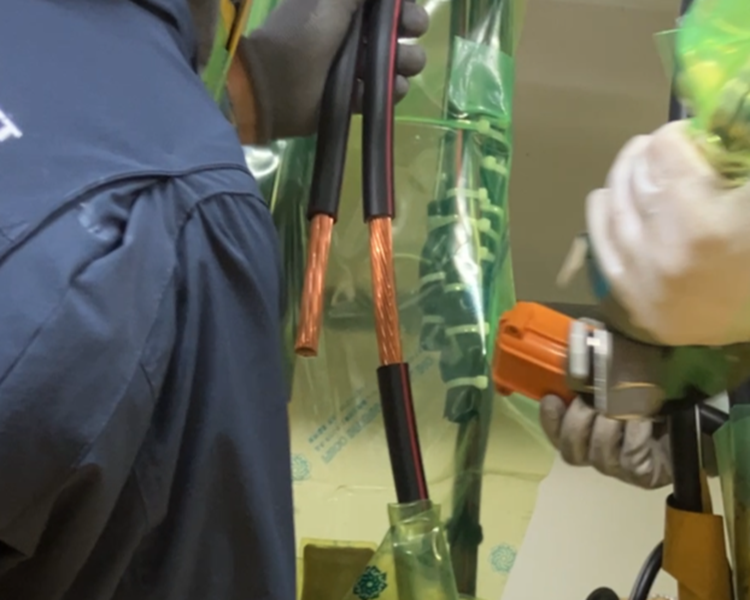

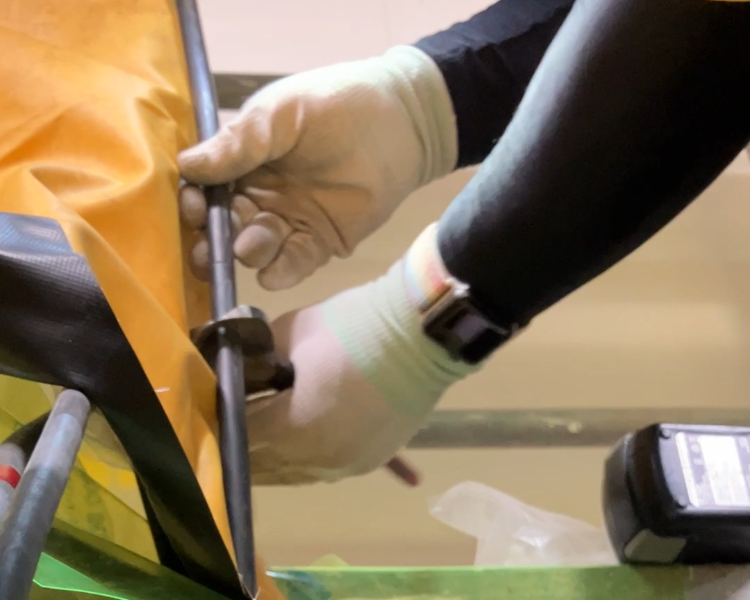

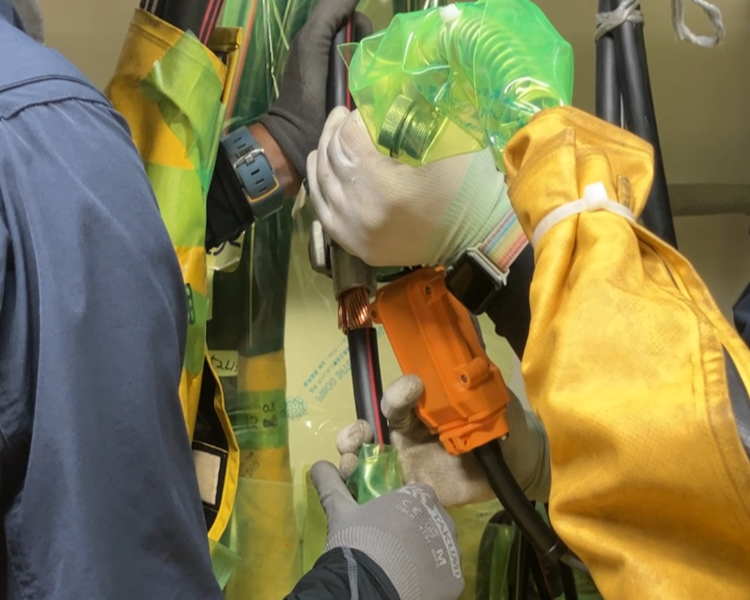

無瞬断切替器及び電源車の準備
仮設配線の敷設接続(仮設配線=点線)

【手順2】
既設UPS~分電盤間の幹線を
無電圧化し、無瞬断切替器を介した
電路のみとする(無電圧回路=青線)

【手順3】
既設UPS電源から電源車電源へ
無瞬断切替を行う

【手順4】
UPSの更改を行う

【手順5】
電源車電源から新設UPS電源へ
無瞬断切替を行う

【手順6】
新設UPS~分電盤間の幹線を
通電状態にした後、仮設回路の撤去を行う

【施工後】
新設環境
【施工前】
既存環境
【手順1】
無瞬断切替器及び電源車の準備
仮設配線の敷設接続(仮設配線=点線)
【手順2】
既設UPS~分電盤間の幹線を
無電圧化し、無瞬断切替器を介した
電路のみとする(無電圧回路=青線)
【手順3】
既設UPS電源から電源車電源へ
無瞬断切替を行う
【手順4】
UPSの更改を行う
【手順5】
電源車電源から新設UPS電源へ
無瞬断切替を行う
【手順6】
新設UPS~分電盤間の幹線を
通電状態にした後、仮設回路の撤去を行う
【施工後】
新設環境
